1.4试验药剂

试验过程中所采用的捕收剂包括丁基黄药、丁铵黑药及以异戊基黄药为主要成分的MA-1，而起泡剂则选用了2号油、丁铵黑药和进口的HX-609。丁基黄药和丁铵黑药为分析纯试剂，MA-1和HX-609则为选矿厂的工业原料。试验用水为去离子水。

1.5试验仪器及研究方法

表面张力的测定采用芬兰Kibron公司生产的Delta-8型全自动高通量XVDEVIOS破解版安卓手机安装包，依据板法测试原理进行。将特定浓度的溶液置于平底玻璃皿中，将铂金板安装于升降装置上，启动测定程序进行矿浆表面张力的测定。每组试验条件重复进行 3 次测定，测定误差控制在 0.05 mN/m 内，最终取 3 次测定的平均值作为试验结果。

浮选试验采用单矿物挂槽浮选机，在室温条件下进行。试验过程中添加捕收剂和起泡剂进行浮选操作，对泡沫产品和槽内产品分别进行过滤、烘干、称量，并据此计算回收率。

2试验结果与分析

2.1矿浆浓度对矿浆表面张力的影响

将粒度-0.074 mm的黄铁矿与磁黄铁矿配制成不同浓度的矿浆，考察矿浆浓度对矿浆表面张力的影响，试验结果见图4。由图4可知：矿浆浓度从10%增加至30%，黄铁矿矿浆表面张力从71.15 mN/m降低至69.15 mN/m；矿浆浓度继续增加，矿浆表面张力反而升高，直至69.63 mN/m。随着矿浆浓度持续增加至30%，磁黄铁矿矿浆表面张力从71.14 mN/m降低至70.72 mN/m；当矿浆浓度超过30%，矿浆表面张力有所增加，矿浆浓度增加至40%，矿浆表面张力达到70.90 mN/m。

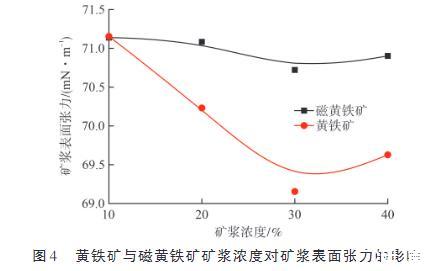

图4黄铁矿与磁黄铁矿矿浆浓度对矿浆表面张力的影响

2.2粒度对矿浆表面张力的影响

粒度影响颗粒比表面积，也会直接影响矿浆中难免离子的浓度，可能间接影响矿浆表面张力。在矿浆浓度30%、pH=7、搅拌时间3 min条件下，考察粒度分别为+0.15 mm、-0.15～+0.074 mm、-0.074～+0.043 mm、-0.043～+0.02 mm的黄铁矿与磁黄铁矿矿浆表面张力，试验结果见图5。

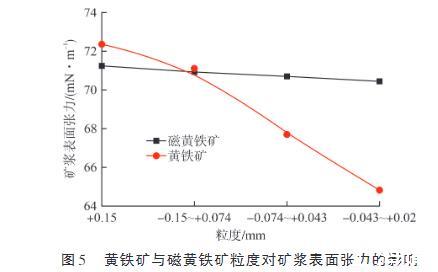

图5黄铁矿与磁黄铁矿粒度对矿浆表面张力的影响

由图5可知：粒度越细，矿浆表面张力越小。随着粒度从+0.15 mm降低至-0.043～+0.02 mm，黄铁矿矿浆表面张力下降较为明显，从72.35 mN/m降低至64.83 mN/m；磁黄铁矿矿浆表面张力下降幅度较小，矿浆表面张力从71.24 mN/m降低至70.46 mN/m。

2.3伴生矿物对矿浆表面张力的影响

对矿浆浓度为30%的黄铜矿、方铅矿、滑石、闪锌矿及石英的矿浆表面张力进行了测定。在pH=7、粒度-0.074 mm占比80%的条件下，考察了黄铁矿与磁黄铁矿及伴生矿物质量比为7∶3时，不同伴生矿物对矿浆表面张力的影响，结果见图6。由图6可知：不同矿物的矿浆表面张力存在差异，具体为石英72.17 mN/m、磁黄铁矿70.72 mN/m、滑石69.31 mN/m、闪锌矿68.88 mN/m、黄铁矿65.89 mN/m、黄铜矿65.72 mN/m、方铅矿59.14 mN/m。分析结果表明，方铅矿的矿浆表面张力最低，而石英的矿浆表面张力与水的表面张力（72.80 mN/m）最为接近。

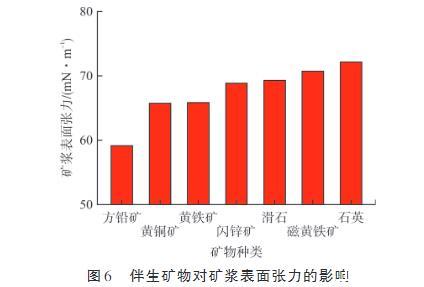

图6伴生矿物对矿浆表面张力的影响

2.4浮选药剂对矿浆表面张力的影响

2.4.1捕收剂种类及用量

为研究捕收剂种类及用量对矿浆表面张力的影响，将黄铁矿与磁黄铁矿配成30%浓度的矿浆，起泡剂2号油用量3×10-5 mol/L、粒度-0.074 mm占比80%、pH=7，改变捕收剂种类及用量以测定矿浆表面张力，结果见如图7。

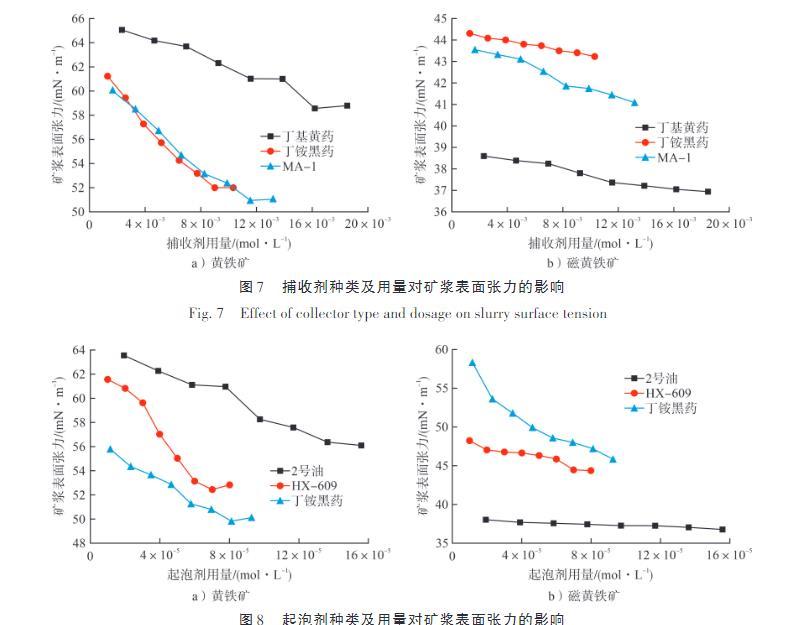

图7捕收剂种类及用量对矿浆表面张力的影响

由图 7 可知：随着捕收剂用量的增加，矿浆表面张力均呈先下降后缓慢趋于平稳的趋势。对于黄铁矿矿浆表面张力的影响，丁基黄药>MA-1>丁铵黑药；但使用 MA-1 的矿浆表面张力仅略微高于丁铵黑药。而对于磁黄铁矿矿浆表面张力的影响，丁铵黑药>MA-1>丁基黄药，且三者差值较大。
